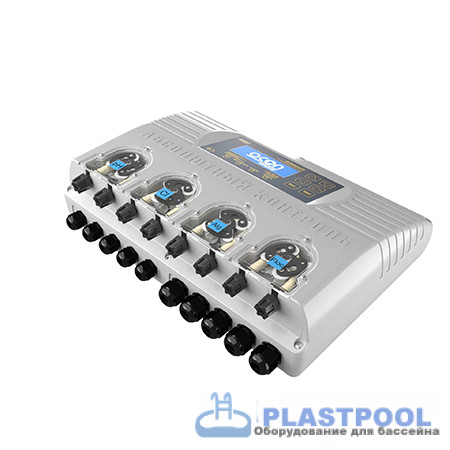

DOMINATOR PRO - это многофункциональная станция дозирования для контроля и поддержания рН (водородный показатель), Cl (свободный хлор) и Rx (окислительно-восстановительный потенциал) воды плавательного бассейна. Предназначена для бассейнов объемом от 1 до 250 м³ - частных, от 1 до 150 м³ - общественных.
Функции:
- Дозирование и контроль;
- Управление 2-мя насосами фильтрации c плавным пуском;
- Управление контуром подогрева плавательного бассейна;
- Контроль уровня воды переливного или скиммерного плавательного бассейна;
- Управление 2-мя автоматическими обратными промывками;
- Управление ультрафиолетовой лампой;
- Встроенный удаленный доступ по Bluetooth и Wi-Fi.
ДОЗИРОВАНИЕ И КОНТРОЛЬ: Позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.
Два гальванически развязанных входа: Позволяют значительно увеличить точность измерений рH и Rx, и, соответственно, последующего контроля дозирования химических реагентов.
Контроль состояния датчиков pH и Rx: Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.
Четыре бесшумных перистальтических насоса с производительностью 2.2 л/ч (опционально 1.5 л/ч) с возможностью настройки на дозирование любых видов химии для плавательных бассейнов. Назначение второго дозирующего насоса на любой вид химии для плавательного бассейна (по умолчанию: 1 – рН, 2 – Cl, 3 – Floc, 4 – Alg).
Возможность подключения неограниченного количества дозирующих насосов - производительностью до 2.2 л/ч.
Исключение одновременного дозирования реагентов Cl и pH: Для предотвращения смешивания, которое приводит к образованию отравляющего хлора в газовой форме.
Встроенная защита от передозировки: Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток.
В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.
Контроль уровня химии в канистре: Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборные узлы ACON не входят в комплектацию).
Контроль потока: В станции присутствует возможность подключения датчика потока.
Журналы дозирования, измерений и событий: Станция ведет журналы расхода химических реагентов, значений pH, Cl, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.
Плавный запуск и остановка 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В каждый. Функция позволяет во время пуска удерживать параметры электродвигателя в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки.
В настройках задается 4 режима нагрузки:
- Малая – 3 часа работа, 5 часов пауза;
- Средняя – 5 часов работа, 3 часа пауза;
- Большая – 7 часов работа, 1 час пауза;
- Общественная – круглосуточный режим работы;
В станции предусмотрено 3 таймаута на перезапуск насоса, в случае возникновения аварийной ситуации.
УПРАВЛЕНИЕ ПОДОГРЕВОМ: При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).
КОНТРОЛЬ УРОВНЯ ВОДЫ: Станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).
УПРАВЛЕНИЕ АВТОМАТИЧЕСКОЙ ОБРАТНОЙ ПРОМЫВКОЙ: Станция управляет автоматической обратной промывкой фильтра AUTOCLEAN S-Light, полностью автоматизируя данный процесс.
УПРАВЛЕНИЕ УЛЬТРАФИОЛЕТОВОЙ ЛАМПОЙ: Станция включает и отключает УФ лампу при работе насоса фильтрации.
ИНТЕРФЕЙС: Матричный дисплей с интерфейсом на русском и английском языках. Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через мобильные приложения ACON WEB CONTROL и ACON Bluetooth CONTROL.
Объем бассейна (м3) | 1-250 |
Напряжение питания (В) | 220В ± 10% |
Частота питания (Гц) | 50 |
Максимальное потребление мощности (Вт) | 50 |
Длительность цикла обратной промывки (сек) | 3 |
Размеры (мм) | 355 х 245 х 90 |
Масса (кг) | 1.3 |
Количество дозирующих насосов (шт) | 4 |
Тип дозирующего насоса | Перистальтический |
Максимальная производительность насоса, при противодавлении 0,7 бар (л/ч) | 1,5 и 2,2 |
Измеряемые параметры | Rx/pH/Cl |
Размер проточной трубки (мм) | 10 х 14 |
Диапазон измерения температуры воды | 0 – 52 С° |
Рабочее противодавление | 0,7 бар |
Количество подключаемых насосов фильтрации (шт) | 2 |
Размер всасывающей и напорной трубки | 4 х 6 |
Максимальная длина всасывающей трубки | 2м |
Максимальная длина напорной трубки | 2м |
Материал проточной трубки | SOFT PVC |
Материал трубки насоса | Santoprene |
Материал всасывающей и напорной трубки | SOFT PVC |
Тип подключения датчиков уровня | Кондуктометрические Поплавковый (герконовый) |
Регулировка длительности усреднения (сек) | 1-60 |
Регулировка длительности долива воды (мин) | 1-90 |
Регулировка длительности паузы (ч) | 1-10 |
Wi-Fi | IEEE 802.11 b/g/n-compliant |
Bluetooth LE | Bluetooth 5 |
Количество режимов работы | 2 |
Комплектация DOMINATOR PRO
- Блок управления DOMINATOR PRO - 1шт;
- Комплект к дозирующему насосу (всасывающий и подающий с клапанами) ACON - 2шт:
- Трубка SOFT PVC 4×6мм (2м) – 2шт;
- Клапан впрыска удлиненный 1/2"НР ACON – 1шт;
- Клапан забора хим. реагентов 1/2"НР ACON – 1шт.
- Комплект к дозирующему насосу (всасывающий и подающий с клапанами) ACON - 2шт:
- Трубка SOFT PVC 4×6мм (2м) – 1шт;
- Клапан впрыска удлиненный 1/2"НР ACON – 1шт;
- Заборный узел химреагентов на жесткой стойке с датчиком уровня ACON (ПВХ стойка 0.5м, кабель 2м) - 2шт;
- Датчик-электрод pH Ø12мм с кабелем 2м - 1шт;
- Датчик-электрод Rx Ø12мм с кабелем 2м - 1шт;
- Комплект буферных калибровочных растворов - 1шт:
- рН7 – 1шт;
- рН9 – 1шт;
- Rx 650 – 1шт.
- Амперометрический датчик свободного хлора FCL - 1шт;
- Датчик потока лепестковый 1/2"НР – 1шт;
- Трубка SOFT PVC 10×14 мм (5м) - 1шт;
- Пробоотборная ячейка с регулятором потока PRO в сборе (датчик t,2 держ.электрода, 2 фитинга,1заг.) - 1шт;
- Седелка клеевая ПВХ 1/2"ВР-D50/63 - 6шт;
- Кран ПВХ шаровый 1/2"ВР-1/2"НP - 2шт;
- Фитинг 1/2" НР-трубка D14мм - 4шт;
- Комплект для отбора проб воды - 1шт:
- Тройник ПВХ 1/2" ВР – 1шт;
- Фитинг 1/2" НР-трубка D14мм – 1шт;
- Кран ПВХ шаровый 1/2"ВР-1/2"НP – 1шт;
- Держатель электрода Rx/pH 1/2"НР - 1шт.
- Тест-набор колорометрический Pooltester Cl/pH (0.1-3.0мг/л и 6.8-8.2 ед. pH) - 1шт;
- Колба-фильтр под засыпку 1/2"ВР - 1шт;
- Шнур ПВС-ВП 3×0,75 - 1шт;
- Комплект крепежа - 1шт:
- Дюбель 6*40 – 12шт;
- Саморез 4,0*35 – 7шт;
- Саморез 4,0*70 – 5шт.
- Инструкция - 1шт;
- Гарантийный талон - 1шт;
